?。ㄒ唬?機架：

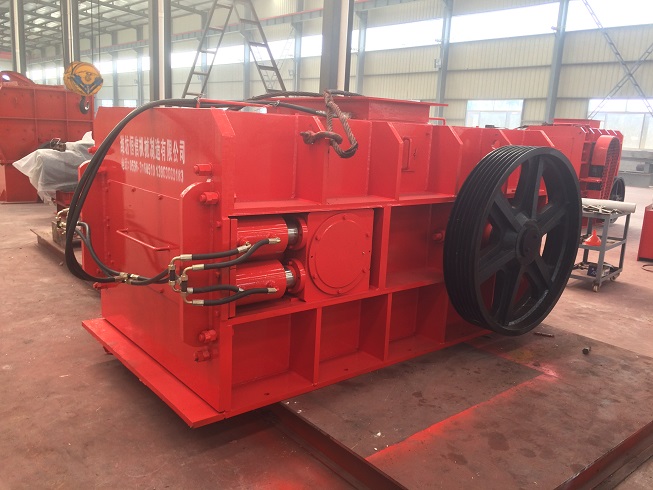

　　對輥式制砂機殼體由下本體、后上蓋、右側壁和左側壁組成，各部分用螺栓連接。上部設有進料口，機殼內壁完全鑲嵌鐘鋼襯板，磨損時可更換。下閥體采用20和40mm普通碳結構鋼板焊接而成。為了在兩側放置軸承以支撐轉子，軸承支架用鋼板焊接。如果沒有防護措施，漏灰相當嚴重。

　　為了防范灰泄漏，通常在外殼上放置一個稱為軸封的部件。套管下部直接放置在混凝土上，并用地腳螺栓固定。為了便于吊籃桿的維護、調整和更換，在下車架主體的前側和后側都有一個檢修孔。左側壁、右側壁和后上蓋也用銅板焊接。為了防范灰泄漏，與下部主體一樣，在與主軸接觸的壁兩側也設置了軸密封裝置。

　　（二）、主軸：

　　主軸是支撐轉子的制砂機的主要部件，承受轉子的重量和沖擊力。因此，主軸的材料要求具有強度高，韌性較強。本設計采用35硅鈕扣鋼鍛件。主軸端面為圓形，較大直徑為130mm，軸承為80mm。錘架通過bxhxl=32x18x810mm的平鍵連接到軸上。

　?。ㄈ╋w輪：

　　飛輪的主要功能是使對輥式制砂機的轉子在運行過程中存儲一些動能，保持制砂機在運行中的效率，并降低制砂機的功耗。也就是說，當制砂機正常運行時，飛輪將存儲一些能量，電機不會過載。當制砂機進料過多或進入大塊時，飛輪會釋放動能，增加破碎能力，使電機不會過載，起到保護作用。

　?。ㄋ模┺D(zhuǎn)子：

　　轉子是制砂機的主要工作部件。轉子由主軸和錘架組成。在錘架上，通過銷軸懸掛成三排。為了防范錘架和軸向移動，錘架的兩端由壓緊錘板和鎖緊螺母固定。轉子由兩個滾動軸承支撐，軸承通過螺栓固定在下機架的支架上。除螺栓外，還有兩個定位銷用于固定軸承間距。此外，為了在轉子運行期間存儲一些動能，在主軸的一端安裝了飛輪。

　?。ㄎ澹╁N架：

　　它不起破碎材料的作用。然而，在對輥式制砂機運行期間，錘架仍受到礦石的沖擊和摩擦，導致磨損。因此，錘架還需要一定的**性。錘架由相對較好的鑄鋼zg35b制成，具有良好的焊接性，局部磨損時可通過焊接修理。
